HOUSE Complex
podziemne systemy zagospodarowania wody deszczowej
System domowo-ogrodowy służy do magazynowania, a następnie wykorzystania wody deszczowej zarówno w pomieszczeniu jak i na zewnątrz do celów bytowo-gospodarczych takich jak: spłukiwanie WC, pranie, sprzątanie oraz podlewanie trawnika.
System wykorzystywany może być przez cały rok. System składa się z kompletnego zbiornika z pokrywą, filtrem,poborem wody i przelewem oraz umieszczonej w pomieszczeniu technicznym budynku centrali sterującej wyposażonej w pompę oraz niezbędne akcesoria umożliwiające pobór wody ze zbiornika i wprowadzenie jej do niezależnej instalacji wodociągowej (WC, pralka, sprzątanie i podlewania). W przypadku okresowego braku wody deszczowej w zbiorniku, instalacja jest automatycznie dopełniania wodą wodociągową. Należy pamiętać, iż w przypadku tego systemu konieczne jest zaprojektowanie i wykonania osobnej instalacji wodociągowej wykorzystującej deszczówkę, a więc decyzję o zainstalowaniu systemu domowo-ogrodowego należy podejmować już na etapie projektowania obiektu mieszkalnego.
|
|
zbiornik |
pojemność [l] |
wysokość [mm] |
średnica zbiornika [mm] |
średnica rury wznoszonej [mm] |
URW03000BK/SH/GF/NP |
3000 |
2800 |
1540 |
600 |
URW04500BK/SH/GF/NP |
4500 |
3100 |
1800 |
600 |
URW06000BK/SH/GF/NP |
6000 |
3350 |
2070 |
600 |
URW09000BK/SH/GF/NP |
9000 |
|
|
|
URW12000BK/SH/GF/NP |
12000 |
|
|
|
URW03000BK/SH/CF/NP |
3000 |
2800 |
1540 |
600 |
URW04500BK/SH/CF/NP |
4500 |
3100 |
1800 |
600 |
URW06000BK/SH/CF/NP |
6000 |
3350 |
2070 |
600 |
URW09000BK/SH/CF/NP |
9000 |
|
|
|
URW12000BK/SH/CF/NP |
12000 |
|
|
|
URW03000BK/SH/GF/NP |
URW04500BK/SH/GF/NP
|
URW06000BK/SH/GF/NP |
|

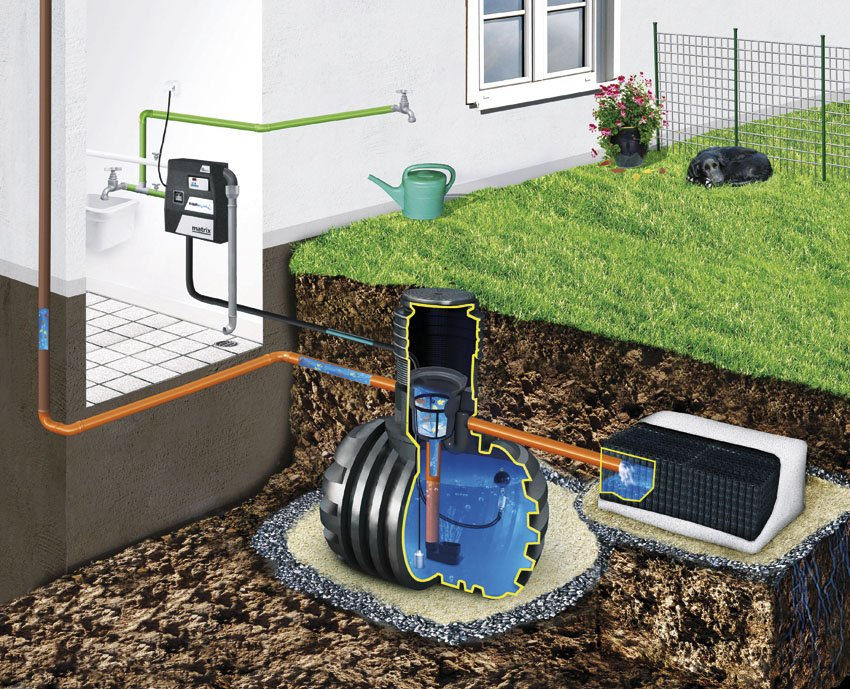

System Podziemny domowo-ogrodowy z odprowadzeniem nadmiaru deszczówki do systemu rozsączajacego |
URW03000BK/SH/CF/NP |
URW04500BK/SH/CF/NP
|
URW06000BK/SH/CF/NP |
|

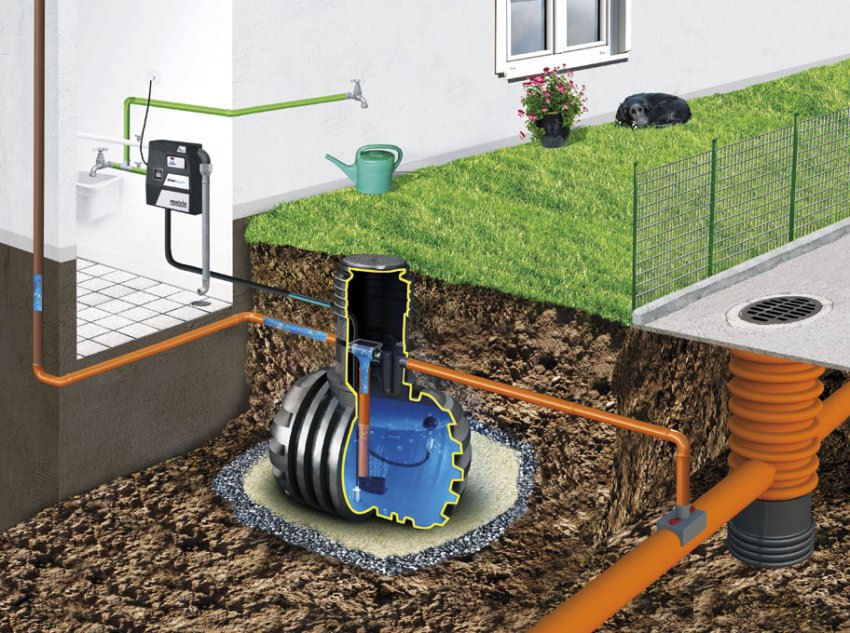

System podziemny domowo-ogrodowy z odprowadzeniem nadmiaru deszczówki do systemu kanalizacyjnego |
AKCESORIA
Centrala deszczowa MATRIX |
Do zarządzania systemem domowo-ogrodowym służy centrala sterująca Matrix. Jest to kompletne urządzenie złożone z samozasysającej pompy i elektronicznego układu sterującego wyposażonego w czujnik ciśnienia wraz z niezbędnymi elementami przyłączeniowymi.
Jej zadaniem jest pobieranie wody ze zbiornika i wprowadzanie jej do wewnętrznej instalacji deszczowej w budynku, lub w okresie, gdy zbiornik jest pusty, napełnianie wewnętrznej instalacji deszczowej wodą wodociągową. Jeżeli czujnik, za pośrednictwem elektronicznego układu sterującego, wykryje brak wody w zbiorniku deszczówki otwierana jest instalacja zasilania w wodę pitną i woda płynie przez zbiornik zasilający do rury ssącej pompy. W ten sposób, nawet przy okresowo pustym podziemnym zbiorniku na wodę deszczową, wewnętrzna instalacja deszczowa zawsze jest napełniona. Centrala sterująca jest zaprojektowana do obsługi instalacji wykorzystywanej przez maksymalnie dwie rodziny.
Zalety:
- niewielkie wymiary,
- cicha, automatyczna i bezobsługowa praca,
- estetyczne wykonanie,
- łatwa instalacja,
- niewielkie zużycie energii,
- możliwość przełączenia miedzy trybami automatycznym i ręcznym.
Parametry pracy:
- ciecz - czysta woda z niewielką, zawartością piasku,
- max. temperatura cieczy + 50oC,
- max. wysokość podnoszenia 32 m,
- przepływ 2,5 m 3 /h.
|
|
Pokrywa tworzywowa A15 -
AC/CO/A15XXGN/PE01 |
Pokrywa żeliwna A15 -
AC/CO/A15XXGN/CI01 |
Do przekrycia zbiornika można zastosować: pokrywę tworzywową z PE lub żeliwną ze stelażem - obie pokrywy wytrzymują obciążenie A15 czyli 1500 kg/m² . Pokrywy wytrzymujące obciążenia większe niż zakłada klasa A15 a więc B125, C250 lub większe dostępne są na zapytanie. |
|
AquaBlok |
Gdy w pobliżu lokalizacji zbiornika podziemnego nie została poprowadzona kanalizacja deszczowa lub ogólnospławna, a także brak jest zbiornika otwartego lub kanału, należy rozważyć zainstalowanie za zbiornikiem systemu rozsączającego AquaBlok. System rozsączający AquaBlok służy do rozsączania nadmiaru wody deszczowej spływającej z dachu do zbiornika. Zdarza się bowiem, iż pojawiające się długotrwałe lub nawalne deszcze doprowadzają do zbiornika większą ilość wody, niż wynosi jego pojemność retencyjna. W takim wypadku nadmiar wody musi zostać odprowadzony poza zbiornik.
AquaBlok to wykonany z polietylenu prawie idealny sześcian, o ściance 54 cm, pojemności 150 litrów i wadze 8 kg. Bardzo łatwy w transporcie i wytrzymały na obciążenie pionowe do 2,5 tony/m² . Komplet obejmuje dwa AquaBloki oraz geowłókninę niezbędną do ich owinięcia. Celem stosowania geowłókniny jest niedopuszczenie, aby woda i drobiny gruntu dostały się z otoczenia do wnętrza AquaBloków. Z drugiej strony woda nagromadzona wewnątrz skrzynek rozsączających musi swobodnie i bez przeszkód przesączać się na zewnątrz do otaczającego system gruntu.
Komplet złożony z dwóch bloków i geowłókniny umożliwia odprowadzenie do gruntu przepuszczalnego wody z około 50 m² powierzchni dachu. Jeśli powierzchnia dachu jest większa, ilość modułów należy odpowiednio zwiększyć.
Na zapytanie możliwe jest również dostarczenie bloków o wytrzymałości na obciążenie pionowe do 15 ton na m² .
ZALETY AQUABLOKÓW:
- wykonane z przyjaznego środowisku polietylenu,
- możliwy łatwy podział bloku na dwie lub więcej części,
- możliwość stosowania w każdym rodzaju gruntu,
- odporne na uderzenia, łatwe i bezpieczne do transportu oraz przenoszenia,
- możliwość obciążenia pionowego do 2,5 ton na m² ,
- łatwy i szybki montaż,
- łatwe podłączenie rur doprowadzających wodę.
MONTAŻ SYSTEMU ROZSĄCZAJĄCEGO AQUABLOK
polega na ułożeniu w przygotowanym uprzednio wykopie półprzepuszczalnej geowłókniny, a następnie na umieszczeniu na niej, w zależności od parametrów gruntu (przepuszczalny, półprzepuszczalny lub nieprzepuszczalny) oraz ilości dopływającej wody deszczowej (w zależności od wielkości dachu i lokalizacji geograficznej obiektu) odpowiedniej ilości bloków (w poziomie lub w pionie). Po ułożeniu odpowiedniej ilości AquaBloków, całość owija się szczelnie geowłókniną. Tak wykonana instalacja zostaje zasypana gruntem.
AquaBloki można wykorzystywać również, jako niezależną instalację rozsączającą wodę deszczową w przypadku braku zbiornika do magazynowania wody deszczowej. |
|
GARDEN filter - filtr zbierający |
Gdy nadmiar wody odprowadzany jest do systemu rozsączającego, w zbiorniku zastosowany jest filtr zbierający, który posiada możliwość gromadzenia zanieczyszczeń i późniejszego ich usuwania, tak aby nie zamulić układu rozsączającego.
Woda dopływająca z dachu poprzez system rynnowy, niesie ze sobą zanieczyszczania, które poprzez zainstalowany wewnątrz zbiornika filtr nie mają możliwości dostać się do wnętrza zbiornika. Naniesione przez wodę zanieczyszczenia pozostają w filtrze i muszą zostać okresowo usunięte przez użytkownika. Podczas standardowego oczyszczania filtra polegającego na otwarciu pokrywy, wyjęciu kosza i usunięciu z niego zanieczyszczeń, zaleca się również każdorazowo przepłukać go pod bieżącą wodą tak, aby usunąć mniejsze zanieczyszczenia pozostające w oczkach filtra.
Sposób działania filtra zbierającego:
- Dopływ wody deszczowej z rynny,
- Zbieranie zanieczyszczeń w koszu filtra drobno oczkowego (wielkość oczka 0,55 mm),
- Dodatkowy dopływ (w przypadku zbierania deszczówki z dwóch rur spustowych),
- Odpływ oczyszczonej wody do zbiornika podziemnego.
ZALETY:
- prosta konstrukcja,
- kosz zbierający zanieczyszczenia
- uniemożliwiający zamulenie systemu rozsączającego,
- wysoka efektywność filtrowania.
|
|
COMPACT filter - filtr przepływowy |
Gdy nadmiar wody odprowadzany jest do kanalizacji deszczowej lub ogólnospławnej, w zbiorniku zastosowany jest filtr przepływowy, nie wymagający systematycznego usuwania zanieczyszczeń przez użytkownika.
Woda dopływająca z dachu poprzez system rynnowy, niesie ze sobą zanieczyszczania, które poprzez zainstalowany wewnątrz zbiornika filtr nie mają możliwości dostać się do wnętrza zbiornika. Naniesione przez wodę zanieczyszczenia pozostające w filtrze są okresowo odprowadzane poza zbiorniki przez występujące co jakiś czas deszcze nawalne; wtedy to woda płynąca systemem rur z dużą prędkością oczyszcza filtr. Zaleca się jednak co kilka miesięcy wyjąć wkład filtra ze zbiornika i przepłukać go pod bieżącą wodą tak, aby usunąć mniejsze zanieczyszczenia.
W terenach, w których występuje gęste zadrzewienie zaleca się instalować dodatkowe siatki lub koszyczki na lejach spustowych rynny, lub czyszczaki na rurach spustowych. Spowoduje to dopływa mniej zanieczyszczonej wody do zbiornika, a tym samym rzadziej będzie trzeba dokonywać przeglądów układu filtrującego.
Sposób działania filtra przepływowego:
- Dopływ wody deszczowej z rynny,
- Zbieranie zanieczyszczeń na filtrze drobno oczkowym 0,17 mm,
- Odpływ nadmiaru wody wraz z zanieczyszczeniami do kanalizacji deszczowej.
Zalety:
- prosta konstrukcja,
- bezobsługowa praca,
- wysoka efektywność filtrowania.
|
|
FILTRY ZIEMNE - Filtr zbierający VF 1 |
W przypadku, gdy powierzchnia dachu, z której należy odprowadzić wodę do zbiornika podziemnego wynosi więcej niż 200 m² , należy zastosować inne rodzaje filtrów również będące w ofercie TitanAqua.
Filtry służące do oczyszczenia wody płynącej z większych powierzchni dachowych można montować bezpośrednio w zbiornikach podziemnych, lub w gruncie poza zbiornikiem.
Sposób działania filtra zbierającego VF1:
- Dopływ wody deszczowej z rynny, która następnie, zostaje podpiętrzona i w sposób równomierny, spływa kaskadowo w dół po filtrze,
- Następuję oczyszczanie wody na filtrze wstępnym,
- Następuje oczyszczanie na filtrze właściwym, drobnooczkowym (sito o oczku 0,65 mm),
- Odpływ oczyszczonej wody do zbiornika podziemnego,
- Zanieczyszczenia zbierają się w koszu.
Lp Nazwa filtra Materiał Waga (kg) Pow. dachu (m 2 ) Wielkość oczka (mm)
1 |
Volume Filter VF1 |
PE |
6.2 |
350 |
0.65 |
2 |
Volume Filter VF1 |
PE |
6.2 |
350 |
0.65 |
|
|
FILTRY ZIEMNE - Filtr przepływowy Twin Filter |
W przypadku, gdy powierzchnia dachu, z której należy odprowadzić wodę do zbiornika podziemnego wynosi więcej niż 200 m² , należy zastosować inne rodzaje filtrów również będące w ofercie TitanAqua.
Filtry służące do oczyszczenia wody płynącej z większych powierzchni dachowych można montować bezpośrednio w zbiornikach podziemnych, lub w gruncie poza zbiornikiem.
|
|
|
